Rampas acessíveis (NBR 9050) – II

Como vimos no post anterior (link aqui), as rampas possuem uma série de recomendações a serem seguidas.

Utilizamos como exemplo um desnível de 80cm, que pode ser vencido em um único lance de rampa, de inclinação i = 8,33%, ocupando uma projeção horizontal (comprimento de rampa) igual a 9,60m.

A Norma estabelece alturas máximas a serem vencidas, em função da inclinação adotada.

Exemplo: Para vencer um desnível de 1,50m, utilizando uma rampa com inclinação de 8,33%, qual o comprimento necessário?

Aplicando a fórmula:

150

Sabemos então que o comprimento horizontal será de 18,00m – porém como sabemos que o desnível máximo que a rampa de i=8,33% pode vencer é de 80cm, podemos dividir a rampa em dois seguimentos de 9,00m, cada um vencendo a altura de 0,75m (metade da altura h=1,50m).

(Podemos ter várias soluções diferentes, adotando alturas diferentes a serem vencidas a cada lance ou mesmo a posição de cada lance)

Uma das soluções, adotando uma rampa totalmente reta (bastante utilizada em projetos de grandes espaços livres ou projetos em que o percurso seja algo a ser explorado, como Museus, por exemplo, seria:

RAMPA 150 1

Rampa reta vencendo desnível de 1,50m, com dois lances de h=0,75m e comprimento igual a 9,00m, cada

RAMPA 150 1-1

Trecho inicial do Corte A, mostrando as duas alturas do corrimão e o guarda-corpo. Notar a guia de balizamento, que funciona como uma pequena mureta. O guarda-corpo avança 30cm do início da suvida da rampa

RAMPA 150 1-2

Trecho do Corte A, passando pelo Patamar Intermediário, a 75cm de altura do início da rampa

RAMPA 150 1-3

Trecho final do Corte A, chegando no nível 1,50m acima do início da rampa.



RAMPA 150 1-4

No Corte B conseguimos ver a altura da guia de balizamento em corte (neste exemplo, usamos uma fiada de alvenaria) e o guarda-corpo apoiado sobre esta guia. Os corrimãos, por sua vez, estão fixados na estrutura do guarda-corpo, com as duas alturas exigidas (70 e 92 cm)

RAMPA 150 1-5

Podemos ver, em planta, o início da rampa com o piso tátil e corrimão, afastado 30cm do início da subida da rampa. Sempre inicamos o sentido de SUBIDA das rampas

RAMPA 150 1-6

Sempre é necessário indicar a inclinação da rampa (neste caso, i = 8,33%) assim como o comprimento horizontal que ela percorre (neste caso, 9,00m)



RAMPA 150 1-7

Trecho planta mostrando o Patamar Intermediário, a 75cm de altura do início da rampa. Seu comprimento é igual a largura (1,50m)

RAMPA 150 1-8

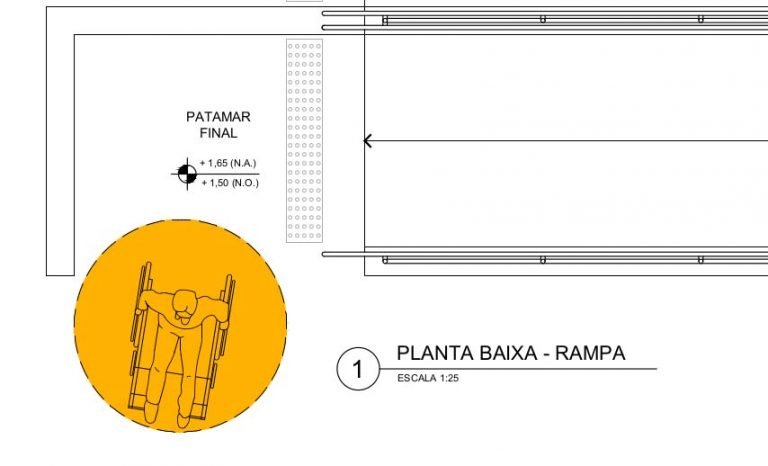

Podemos ver, em planta, a chegada na rampa, 1,50m acima do nível em que ela começou. A largura livre mínima recomendada é de 1,50m – que corresponde ao giro de 360º de uma cadeira de rodas.

Uma outra solução – bstante utilizada quando o espaço em planta precisa ser mais otimizado – é a rampa em U.



RAMPA 150 2-1

Rampa em U, vencendo desnível de 1,50m, com dois lances de h=0,75m e comprimento igual a 9,00m, cada





RAMPA 150 2-2

Trecho inicial do Corte A, mostrando as duas alturas do corrimão e o guarda-corpo. Notar a guia de balizamento, que funciona como uma pequena mureta. O guarda-corpo avança 30cm do início da suvida da rampa – este trecho é igual ao primeiro exemplo





RAMPA 150 2-3

Trecho do Corte A, passando pelo Patamar Intermediário, a 75cm de altura do início da rampa – note que este trecho do corte é bastante diferente do exemplo 1





RAMPA 150 2-4

No Corte B conseguimos ver a altura da guia de balizamento em corte (neste exemplo, usamos uma fiada de alvenaria) e o guarda-corpo apoiado sobre esta guia. Os corrimãos, por sua vez, estão fixados na estrutura do guarda-corpo, com as duas alturas exigidas (70 e 92 cm). No Corte B conseguimos ver que no patamar a largura da rampa é o dobro do primeiro exemplo





RAMPA 150 2-5

Podemos ver, em planta, o início da rampa com o piso tátil e corrimão, afastado 30cm do início da subida da rampa. Sempre inicamos o sentido de SUBIDA das rampas. Vemos também a mureta que ocorre no nível + 1,50m, de modo que o usuário esteja protegido de queda na chegada no nível +1,50m





RAMPA 150 2-6

Sempre é necessário indicar a inclinação da rampa (neste caso, i = 8,33%) assim como o comprimento horizontal que ela percorre (neste caso, 9,00m) – como no primeiro exemplo





RAMPA 150 2-7

Trecho planta mostrando o Patamar Intermediário, a 75cm de altura do início da rampa. Seu comprimento é igual ao dobro da largura da rampa





RAMPA 150 2-8

Podemos ver, em planta, a chegada na rampa, 1,50m acima do nível em que ela começou. A largura livre mínima recomendada é de 1,50m – que corresponde ao giro de 360º de uma cadeira de rodas. Notar a mureta de proteção.



Para a determinação da largura da rampa, devem ser atendidas as regras aplicadas ao cálculo de população e fluxo de pessoas (ver NBR 9077 e IT-11), sendo a largura livre mínima recomendável de 1,50m, sendo o mínimo admissível de 1,20m.

Os corrimãos devem ser considerados em cada lado da rampa e deve ter duas alturas (70 e 92cm). No caso de não haver paredes laterais, as rampas devem ter guarda-corpos e guias de balizamento (altura mínima de 5cm, não interferindo na largura mínima da rampa), além dos corrimãos. Quando a rampa tiver mais de 2,40m de largura é necessário pelo menos um corrimão intermediário, garantindo uma faixa de circulação com largura mínima de 1,20m. Para maiores informações sobre corrimãos e guarda-corpos, consultar a íntegra da Norma.

Os patamares no início e término das rampas devem ter dimensão longitudinal mínima de 1,20m. Entre os seguimentos de rampas devem haver patamares intermediários com dimensão longitudinal mínima de 1,20m. Quando houver mudança de direção, os patamares devem ter dimensões iguais a largura da rampa.

Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.

Anúncios

Rampas acessíveis (NBR 9050)

Uma das questões mais importantes – e complexas – da aplicação da Norma de Acessibilidade (NBR 9050) são as rampas para acesso de pedestres. Não só os cadeirantes a utilizam – pessoas idosas, com dificuldade de locomoção, mães com carrinhos de crianças e uma série de outras situações fazem o acesso somente por escadas ser inapropriado.

Em se tratando de grandes desníveis a serem vencidos – por exemplo, a circulação vertical de um edifício – considera-se que os elevadores são acessíveis e, portanto, atendem a NBR 9050.

No entanto, é bastante comum existirem desníveis entre o nível de acesso da edificação e o hall de elevadores, por exemplo. A regra é simples: onde existir desnível/escada deverá ser prevista rampa.

A Norma define rampa como qualquer superfície com inclinação igual ou superior a 5%. A inclinação de uma rampa é dada pela fórmula:

inclinaçãoonde

i = inclinação da rampa (em percentagem)

h = altura do desnível

c = comprimento da rampa (projeção horizontal)

Em geral, já sabemos a inclinação a adotar e o desnível a vencer, então podemos calcular o comprimento horizontal da rampa pela fórmula:

comprimentoExemplo: Para vencer um desnível de 80cm (0.80m), utilizando uma rampa com inclinação de 8,33%, qual o comprimento necessário?

960Resposta: São necessários 9,60m.

rampa desnivel80

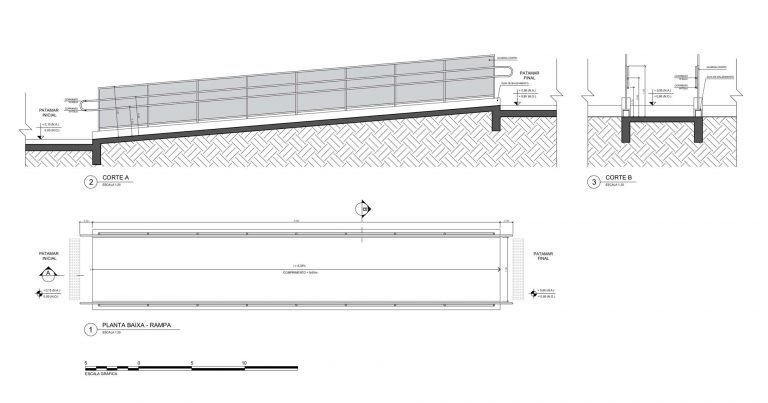

Rampa acessível, com elementos exigidos pela NBR 9050

trecho corte a

Trecho do Corte A, mostrando as alturas do corrimão (70 e 92cm) e o guarda-corpo. Notar a guia de balizamento, que funciona como uma espécie de pequena mureta. O guarda-corpo avança 30cm do início da subida da rampa.

trecho corte a2

Trecho do Corte A, mostrando as alturas do corrimão (70 e 92cm) e o guarda-corpo. Notar a guia de balizamento, que funciona como uma espécie de pequena mureta. O guarda-corpo avança 30cm da chegada da rampa.

corteb

No Corte B conseguimos ver a altura da guia de balizamento em corte (neste exemplo, usamos uma fiada de alvenaria) e o guarda-corpo apoiado sobre esta guia. Os corrimãos, por sua vez, estão fixados na estrutura do guarda-corpo, com as duas alturas exigidas (70 e 92 cm)



planta trecho

Podemos ver, em planta, o início da rampa com o piso tátil e corrimão, afastado 30cm do início da subida da rampa. Sempre inicamos o sentido de SUBIDA das rampas

planta trecho2

Sempre é necessário indicar a inclinação da rampa (neste caso, i = 8,33%) assim como o comprimento horizontal que ela percorre (neste caso, 9,60m)

planta trecho3

Podemos ver, em planta, a chegada na rampa, 80cm acima do nível em que ela começou. A largura livre mínima recomendada é de 1,50m – que corresponde ao giro de 360º de uma cadeira de rodas.



A Norma estabelece limites de altura máximos a serem vencidos por cada seguimento de rampa, em função de sua inclinação.

rampas

Exemplo: Para vencer um desnível de 1,50m, utilizando uma rampa com inclinação de 8,33%, qual o comprimento necessário?

Aplicando a fórmula:

150

Sabemos então que o comprimento horizontal será de 18,00m – porém como sabemos que o desnível máximo que a rampa de i=8,33% pode vencer é de 80cm, podemos dividir a rampa em dois seguimentos de 9,00m, cada um vencendo a altura de 0,75m (metade da altura h=1,50m).

Em projetos da “vida real” costuma-se sempre utilizar a inclinação máxima de 8,33% de forma a otimizar o espaço ocupado pela rampa. No caso de reformas, quando não for possível adotar as inclinações acima, a Norma admite rampas com inclinação máxima de 12,5%, com restrições de alturas a serem vencidas e número máximo de segmentos. Rampas em curva também costuma ser evitadas, pois além de ocuparem espaços maiores possuem exigências quanto a inclinação transversal.

Excepcionalmente, para o caso de auditórios, a Norma admite que as rampas que atendam a circulação da platéia possam ter inclinação máxima de 12%. É exigido que uma rota acessível interligue os espaços da platéia, ao palco e bastidores. O desnível entre o palco e a platéia deve ser vencido por rampa com largura mínima de 90cm e inclinação máxima de 16,66% (para desnível de até 60cm) ou 10% (para desníveis maiores que 60cm) e devem possuir guia de balizamento, não sendo necessário guarda-corpo e corrimão. A rampa – ou equipamento eletromecânico que a substitua – deve se situar em local de acesso imediato, porém discreto e fora do alcance visual da platéia.

Para a determinação da largura da rampa, devem ser atendidas as regras aplicadas ao cálculo de população e fluxo de pessoas (ver NBR 9077 e IT-11), sendo a largura livre mínima recomendável de 1,50m, sendo o mínimo admissível de 1,20m.

Os corrimãos devem ser considerados em cada lado da rampa e deve ter duas alturas (70 e 92cm). No caso de não haver paredes laterais, as rampas devem ter guarda-corpos e guias de balizamento (altura mínima de 5cm, não interferindo na largura mínima da rampa), além dos corrimãos. Quando a rampa tiver mais de 2,40m de largura é necessário pelo menos um corrimão intermediário, garantindo uma faixa de circulação com largura mínima de 1,20m. Para maiores informações sobre corrimãos e guarda-corpos, consultar a íntegra da Norma.

Os patamares no início e término das rampas devem ter dimensão longitudinal mínima de 1,20m. Entre os seguimentos de rampas devem haver patamares intermediários com dimensão longitudinal mínima de 1,20m. Quando houver mudança de direção, os patamares devem ter dimensões iguais a largura da rampa.

Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.

Configurando os Layers do desenho (Parte I) – Entendendo as camadas representadas no desenho

Em posts anteriores já abordamos a importância da correta configuração de tamanhos de letras, cotas, simbologias, peso gráfico no desenho do Projeto de Arquitetura. Já destacamos que quem rege toda essa padronização é a NBR 6492 – Representação de projetos de arquitetura.

Esta NBR está em revisão há cerca de 2 anos pois quando foi elaborada considerava – em sua totalidade – o desenho feito a mão livre ou a instrumentos – seja ele a grafite, caneta nanquim – nas tradicionais mesas de desenho com réguas paralelas, esquadros, etc.

Este tipo de desenho NÃO pode morrer! As atuais gerações e as próximas PRECISAM ter conhecimento do ofício do Arquiteto que tem como ponto de partida o DESENHO.

O chamado “peso gráfico”nada mais é do que um refinamento do pensamento arquitetônico: elementos mais “fortes” são representados com traços mais “grossos” por uma questão de simplificação do entendimento. As “camadas”que compõem um desenho podem ser entendidas como etapas de construção de uma edificação, na vida real.

Em outras palavras, uma parede é desenhada com a linha mais forte do que uma janela ou porta não porque sejam mais “pesadas” no sentido físico da coisa (até são), mas porque constituem um elemento de fechamento, algo que vem a ser construído/executado antes da colocação das portas/janelas.

Este mesmo raiocínio nos permite concluir que, num desenho, os elementos estruturais são aqueles que terão o maior “peso”, em termos de representação.

Em planta baixa, os pilares serão os elementos mais destacados: são eles que dão a materialidade a obra, são eles que sustentarão a Arquitetura, como elemento construído no espaço. Uma edificação começa a “existir” no mundo real a partir da estrutura (fundações, pilares, vigas e lajes).

Depois, com um peso menor, representamos as alvenarias, produzindo os espaços. propriamente ditos, com suas aberturas, fechamentos, etc. Depois, inseridos nestas alvenarias, os elementos de caixilharia, portas, janelas. Dentro destes elementos, por sua vez, soleiras, peitoris aparecem mais “finos”ainda pois estão colocados abaixo das portas e janelas. O mobiliário, quando inserido no desenho, terá, portanto, o menor dos pesos presentes no desenho!

Tudo segue uma hierarquia que muitas vezes não está explicitamente dita em lugar nenhum; nem mesmo na norma.

Esta percepção envolve compreender o espaço que está a nossa volta: olhar não mais com o olhar do leigo, mas através das lentes de quem já consegue compreender o que faz um edifício ficar de pé: desde suas fundações, até o “nascimento” de pilares, vigas e lajes, o fechamento desses vãos com alvenarias, a colocação da caixilharia, a finalização com o revestimento de fachada.

Detalhe de Área Molhada - Escala 1:25

Detalhe de Área Molhada – Escala 1:25

Seguindo esta lógica, no desenho acima, feito na escala 1:25 (onde se enxergam mais detalhes que na escala 1:100, por exemplo) o revestimento de fachada será desenhado com a linha mais fina que a porta, por exemplo.

Entender como se materializa a obra arquitetônica – a sequência de uma obra – ajuda muito a compreender o desenho de um Projeto de Arquitetura.

Num próximo post, após esta intodução fundamental, falaremos sobre a configuração de layers do Autocad baseado no padrão de cores já pré-existentes no programa – a maneira adotada pela quase totalidade dos escritórios do mundo todo.

Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.

Peso gráfico – Representação de projetos de arquitetura (NBR-6492) – III

Assim que o aluno inicia a Faculdade de Arquitetura e Urbanismo – nas disciplinas de 1º semestre – ele é apresentado à Representação de projetos de arquitetura. O nome da disciplina varia em cada escola: Desenho Técnico, Expressão Gráfica, etc.

Vem aquela lista imensa de materiais: par de esquadros, régua T, transferidor, compasso, “mata-gato” (vocês conhecem?), lapiseiras 03-05-07-09…

Estas últimas – as lapiseiras – são os instrumentos manuais mais importantes para despertar no aluno a sensibilidade para uma questão primordial na correta representação de um projeto: o peso gráfico.

As diferentes espessuras dos grafites são utilizadas para o desenho de diferentes elementos em planta baixa, em corte e em elevação.

Em geral, a lapiseira 03 é utilizada para a confecção de linhas de construção do desenho.

Na sequência, a lapiseira 05 é utilizada para elementos que estão cortados, mas que na ordem de importância são representados mais finos que os demais: caixilhos/portas/janelas, soleiras, mobiliários, peças fixas, etc. Também costuma-se utilizar para as simbologias, cotas, etc.

A lapiseira 07 vai dar o peso necessário à alvenaria. Já a lapiseira 09 pode ser utilizada para os elementos estruturais (pilares, em planta, e vigas e lajes nos cortes).

Esta “simplificação” dos pesos gráficos atribuídos aos elementos representados funciona muito bem na escala 1:100 – que é a escala usualmente utilizada nas disciplinas de Desenho Técnico/Expressão Gráfica.

Consegue, inclusive, atender ao peso gráfico estabelecido pela NBR 6492 – Representação de projetos de arquitetura.

Esse conhecimento prévio destas disciplinas de desenho são fundamentais às disciplinas de Projeto de Arquitetura.

Mas o que acontece, de maneira geral? Os alunos tendem a ter uma dificuldade grande em aplicar o conhecimento adquirido nas disciplinas de desenho na hora de apresentar os primeiros projetos, nas disciplinas seguintes do curso.

Um dos motivos principais é que dificilmente um projeto é desenvolvido na escala 1:100 nas disciplinas de Projeto de Arquitetura – salvo na primeira disciplina de Projeto, onde o tema, em geral, é a residência unifamiliar (ou seja, um projeto com dimensões reduzidas).

É bastante comum projetos acadêmicos serem desenvolvidos nas escalas 1:200, 1:250 (teatros, museus, multifuncionais, etc) – desenhos, portanto, MENORES daqueles feitos na escala 1:100.

Algumas faculdades possuem também disciplinas de Projeto de Interiores e Projeto Executivo; neste caso as escalas de representação de plantas passam a ser 1:50, 1:25 e de detalhes em 1:10, 1:5 etc – desenhos, portanto, MAIORES daqueles feitos na escala 1:100.

Planta de Guarita - Escala 1:50

Planta de Guarita – Base para Detalhamento na  disciplina de Projeto Executivo – Escala 1:25

Considerando um projeto acadêmico “típico”, há diferentes escalas reunidas; por exemplo, a Planta de Situação (1:750), a Implantação (1:250), Plantas, Cortes e Fachadas (1:200 ou 1:125), Detalhes. Isso significa que o peso atribuído a alvenaria, por exemplo, na escala 1:125 e que tenha ficado correto não ficará correto na escala da Implantação – precisa ser ajustado.

O uso de softwares de desenho – como o Autocad – ajuda muito no ganho de tempo na produtividade dos desenhos mas precisa que o aluno entenda que o programa em si não resolverá as questões de peso gráfico sozinho.

Em outras palavras, para cada escala de desenho é necessário ajustar o peso gráfico dos elementos representados!

No caso específico do Autocad, o peso gráfico é dado através da configuração do arquivo CTB (arquivo de plotagem) que atribui a cada cor utilizada no desenho um peso específico.

O peso de linhas aprendido no primeiro semestre – e dado pela NBR 6492 – serve para a escala 1:100. Para todas as demais escalas, é necessário bom senso e muita prática.

A regra geral é: os elementos representados em planta, corte e fachada possuem uma hierarquia de pesos gráficos que independem da escala de desenho.

Isto é, pilares (cortados) sempre serão mais “fortes” que alvenarias (cortadas) qualquer que seja a escala. Alvenarias serão mais “fortes” que caixilhos.

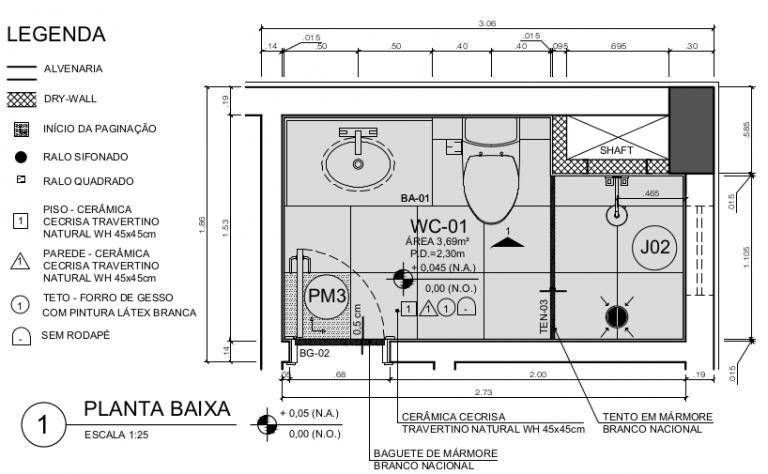

Exemplo de Detalhamento de Banheiro na Escala 1:25

Exemplo de Detalhamento de Banheiro na Escala 1:25

Para um entendimento do uso de layers do Autocad e os diversos tipos de Linhas de Representação a ASBEA (Associação Brasileira dos Escritórios de Arquitetura) edita um Manual que auxilia na correta configuração dos arquivos ctb (arquivos de configuração de plotagem do Autocad). O manual pode ser baixado neste link.

Como regra geral, atribuímos a sequencia de cores principais do Autocad a hieraquia de cores. Assim, a cor vermelha terá o peso (“lineweight”) 0.1 mm, o amarelo 0.2mm, verde 0.3mm, cyan 0.4mm, azul 0.5mm e magenta 0.6mm.

Uma vez configurado este CTB, é necessário atribuir a cada elemento de desenho uma cor.

Costumo utilizar para escalas 1:50, 1:100, 1:125, a alvenaria alta (cortada) como azul (blue), pilares, vigas e lajes (cortados) como magenta, mobiliário e cotas como vermelho, letras e simbologia como amarelo ou verde e por aí vai. Isso deve ser configurado para cada escala, como vimos acima.

Linhas de RepresentaçãoLinhas de Representação

Assim, cada elemento do desenho precisa estar corretamente desenhado no respectivo layer, de forma que na impressão/plotagem do arquivo o Peso Gráfico esteja atendendo ao que estabelece a Norma.

Na “vida real” é praxe do mercado produzir os desenhos principais na escala 1:50, com seus respectivos detalhamentos em escalas 1:25.

Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.



Configurando Cotas no CAD

No post anterior (link aqui) falamos sobre as alturas de letras, números e cotas – tanto no desenho manual quanto no CAD – que atenda as especificações da norma NBR 6492.

Neste post falaremos sobre como configurar as cotas no CAD especificamente.

O CAD – assim como qualquer outro programa utilizado na nossa profissão – precisa ser configurado corretamente para que atenda às normas brasileiras. Não adianta simplesmente abrir o programa, desenhar, cotar e esperar que o resultado final seja satisfatório. As cotas pré-configuradas atendem ao padrão americano de representação de projetos – que é bem diferente do nosso. Apesar de ser bem trabalhosa, essa primeira configuração de tamanhos de textos e cotas é necessária uma única vez: salvando as configurações, pode-se utilizá-las depois sem preocupação.

O peso gráfico – outro item importantíssimo – só será atribuído caso seja corretamente configurado um arquivo CTB para que, quando for feita a plotagem, a impressão saia com as penas corretas. É necessária a criação de diversos arquivos CTB pois as penas que ficam corretas na escala 1:100 já não ficam boas na escala 1:5, por exemplo.

Outra questão é que o desenho – caso não seja configurado – estará em milímetros. O primeiro passo, então, ao iniciar um desenho NOVO é digitar UNITS e trocar as medidas para METROS – basta fazer isso uma vez e pedir que o programa assuma essa configuração como DEFAULT.

Com relação às cotas propriamente ditas há diversas maneiras de se configurá-las. A que apresentamos aqui é uma delas.

Este exemplo será para configurar a Cota para a Escala 1:100.

Vamos utilizar a tabela do post anterior para definir a altura do texto (“Text Height“), uma vez que independentemente da escala a cota deverá ser impressa com altura de 3,0 mm.

Alturas de letras para cotas nas diversas escalas

Alturas de letras para cotas nas diversas escalas

Começamos adicionando um “Text Style” de 3,0 mm na escala 1:100. Digitamos st e enter para abrir a janela de configuração do Text Style.

screenshot_1

Clique em NEW e chama o estilo que estamos criando de Estilo 1_100 3 mm (assim fica mais fácil depois identificar as diversas alturas de texto nas diferentes escalas)

screenshot_3

Isso fará com que o novo estilo de texto já apareça na lista de Styles:

screenshot_4

Clique no Estilo 1_100 3 mm. Altere a fonte para a fonte de sua preferência, No meu caso, gosto de utilizar a Trebuchet, Tekton, AvantGarde e Swiss.

screenshot_5

  • Font Name: Trebuchet MS
  • Desmarcar a caixa Annotative.
  • Height: 0.30 (este valor tiramos da tabela acima)
  • Width Factor: 1.0

Após essas alterações, clique em Apply e depois Close.

Com isso, temos um Estilo de Texto já configurado, na escala 1:100 para altura impressa com 3,0 mm.

screenshot_6

Para iniciar a configuração  da Cota (“Dimension Style“), basta digitar o atalho d e digitar enter.

screenshot_7

Observe que alguns estilos de cota pré-configurados já aparecem.

Clicamos em NEW, automaticamente o CAD copia as características da cota padrão: no campo New Style Name vamos colocar COTA 1_100 e vamos desmarcar a caixa Annotative e clicamos em CONTINUE



screenshot_9

Abrirá na sequência a seguinte Caixa, onde precisaremos alterar várias configurações.

Comece pela aba Text. No Text Style, selecione o estilo de texto que configuramos (“Estilo 1_100 3mm”).

Altere o Text style para Yellow. As demais Configurações ficam como mostra a imagem.

screenshot_12



Na aba Lines, vamos alterar:

screenshot_13

Observe que o Offset from origin é 0.20 (A Norma NBR 6492 sugere entre 2,0 mm e 3,0 mm, estamos adotando 2,0 mm)

Na aba Symbols and Arrows, vamos alterar:

screenshot_19

Na aba Fit, mantemos como está:

screenshot_15

Na aba Primary Units, alteramos:

screenshot_16

Nas abas Alternate Units e Tolerance, mantemos como está.

Damos OK e teremos configurada a nossa Cota 1_100. Podemos clicar em Set Current para ela ser a cota corrente do desenho.

screenshot_17

Teremos a seguinte visualização, no Model Space:

screenshot_18

Agora é necessário fazer este passo-a-passo para TODAS as demais escalas.

Os principais itens a serem configurados:

  • Na aba Lines: Extend beyond dim lines / Offset from origin
  • Na aba Symbols and Arrows: Arrow size
  • Na aba Text: Text Style, Text Height e Offset from dim line.

Por exemplo, para configurar na Escala 1:50 o desenho fica 2x maior do que na Escala 1:100, então basta dividir por 2 os valores adotados quando configuramos a Cota 1_100:

  • Lines: Extend beyond dim lines = 0.075/ Offset from origin = 0.10
  • Symbols and Arrows: Arrow size = 0.075
  • Text: Text Style =  Estilo 1_50 3 mmText Height = 0.15 / Offset from dim line = 0.075

Colocando lado a lado uma mesma figura cotada na Escala 1:200, 1:100 e 1:50 conseguimos perceber a diferença:

screenshot_21



Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.



Alturas de Letras e Números (Textos e Cotas): NBR 6492 e o CAD

Já abordamos em posts anteriores a importância de se seguir a Norma NBR 6492 para a Representação de Projetos de Arquitetura.

Uma questão fundamental se refere a altura de letras e números que estarão presentes nos desenhos, seja em cotas, nomes de ambientes, chamadas para detalhes, observações gerais, etc., de forma a se manter uma uniformidade na apresentação do projeto.

Independentemente da escala em que os desenhos estejam apresentados, a Norma estabelece que as alturas de texto devem ser desenhados com 5,0 mm (geralmente utilizados para títulos de pranchas) e 3,0 mm (para os textos e cotas em geral), no caso de desenho manual.

Para o desenho manual, existe ainda a NBR 8402 (Execução de carácter para escrita em desenho técnico) que irá estabelecer o padrão de escrita de cada letra e número (também chamados de “letra bastão”).

No caso de desenhos a instrumento (e por falta de instrução específica para o desenho em CAD, seguimos esta instrução) as alturas de letras e números podem ter: 2,0mm – 2,5 mm – 3,5 mm – 4,5 mm. Costuma-se adotar também os tamanhos de 5,0 mm e 3,0 mm como padrão.

Em ambos os casos, os textos devem ser escritos sempre com letras maiúsculas e não inclinados (não itálicos).

Para a correta utilização dos tamanhos de letras e números nos programas CAD é fundamental ter em mente que essas alturas estabelecidas pela Norma consideram sempre a altura da letra/número como aparecerá no papel impresso/plotado. Como os textos e cotas são inseridos no Model Space (no caso do Autocad) é necessário configurar as alturas dos mesmos ao se criar um “Text Style“(estilo de texto) e configurar o “Text Height” (altura do texto) de acordo com a escala que o desenho será impresso/plotado.

Observe a tabela abaixo, para auxiliar na configuração do Text Height (clique na imagem para melhor visualização)

Alturas de textos nas diversas escalas

Alturas de textos nas diversas escalas

Assim, por exemplo, se um texto precisa estar impresso com 3,0 mm de altura na escala 1:50 ele precisa estar desenhado no Model Space com um Text Height=0.15.

Um texto que precisa estar impresso com 5,0 mm de altura na escala 1:750 precisa estar desenhado no Model Space com um Text Height=3.75, e assim por diante.

O tipo de Fonte a ser utilizado deve ser o mais simples, sem serifas, de forma a ser o mais próximo do que consta nas NBR 6492 e NBR 8402.

(Para configurar o Text Style no Autocad, basta digitar o atalho st e digitar enter. Clique em New para criar um novo Estilo de Texto, dê um nome. Atribua o valor da altura e escolha a fonte a ser utilizada.)

Numeração e título do desenho na escala 1:25

Numeração e título do desenho na escala 1:25

Em se tratando de cotas, a Norma estabelece que a altura das cifras (o texto da cota propriamente dito) deve ter 3,0 mm. O texto deve estar afastado da linha de cota 1,5 mm e a linha de chamada deve parar de 2,0 a 3,0 mm do ponto dimensionado.

Alturas de letras para cotas nas diversas escalas

Alturas de letras para cotas nas diversas escalas

É necessário configurar um “Dimension Style” (estilo de cota) para cada escala de desenho pois, por exemplo, para ser impressa com 3mm de altura na escala 1:125 é necessário ter Text Height=0.375.

(Para configurar o Dimension Style no Autocad, basta digitar o atalho d e digitar enter)

É trabalhoso configurar todos os estilos de textos e cotas pela primeira vez mas uma vez feito, servirá para toda a vida.

Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.



Representação de projetos de arquitetura (NBR-6492) – II

Todo e qualquer desenho feito por Arquitetos brasileiros (e estudantes de Arquitetura) tem que seguir o que estabelece a norma NBR 6492 (1994). Já abordamos o assunto no post que pode ser acessado aqui.

Esta Norma começa estabelecendo diversas definições fundamentais,tais como:

  • Planta de Situação
  • Planta de locação ou Implantação
  • Planta de edificação
  • Corte
  • Fachada
  • Elevações
  • Detalhes ou ampliações
  • Escala
  • Programa de Necessidades
  • Memorial justificativo
  • Discriminação técnica
  • Especificação
  • Lista de Materiais
  • Orçamento

Sobre a produção do desenho em si, a Norma irá tratar desde os tipos de papeis a serem utilizados (lembrando que a Norma contempla também a produção de desenhos feitos a mão livre e a instrumentos), assim como os formatos padrão  de folhas (sendo o tamanho máximo o A0 e o mínimo o A4), a posição do Carimbo e os itens que devem dele constar.

A Norma especifica a posição das dobras das folhas, indicando ainda ser necessário observar o que diz a Norma NBR 10068 (Folha de desenho: leiaute e dimensões – padronização).

As diversas Fases que compõem um Projeto de Arquitetura – assim como os desenhos que devem ser apresentados em cada uma – também são definidas pela Norma:

  • Programa de Necessidades
  • Estudo Preliminar
  • Anteprojeto
  • Projeto Executivo
  • Projeto como construído (“as built”)

A Norma especifica TUDO o que deve ser indicado em Plantas, Cortes e Fachadas, de acordo com a Fase de Projeto. No caso de Projetos Executivos, a Norma irá indicar inclusive o que apresentar nos Detalhes Construtivos, Ampliações, Detalhes de Esquadrias e Quadro Geral de Acabamentos.

Tomando o Estudo Preliminar como exemplo, teríamos que apresentar obrigatoriamente:

Planta de Situação

  • simbologias de representação gráfica, conforme as prescritas no Anexo da norma;
  • curvas de nível existentes e projetadas, além de eventual sistema de coordenadas referenciais;
  • indicação do Norte;
  • vias de acesso ao conjunto, arruamento e logradouros adjacentes com os respectivos equipamentos urbanos;
  • indicação das áreas a serem edificadas, com o contorno esquemático da cobertura das edificações;
  • denominação dos diversos edifícios ou blocos;
  • construções existentes, demolições ou remoções futuras, áreas non aedificandi e restrições governamentais;
  • escalas
  • notas gerais, desenhos de referência e carimbo.

Plantas, Cortes e Fachadas

  • simbologias de representação gráfica conforme as prescritas na Norma;
  • indicação do Norte;
  • caracterização dos elementos de projeto: fechamentos externos e internos, acessos, circulações verticais e horizontais, áreas de serviço e demais elementos significativos;
  • indicação dos nomes dos compartimentos;
  • cotas gerais;
  • cotas de níveis principais;
  • escalas;
  • notas gerais, desenhos de referência e carimbo.

Podem ainda ser apresentadas:

  • Sistema estrutural;
  • Eixos do Projeto;
  • Cotas complementares.

Desta forma, a produção de desenhos para Projetos de Arquitetura segue uma padronização a ser seguida em função da Fase de projeto que está sendo apresentada.

A Norma 6492 estabelece ainda  os Tipos de Linhas de Representação, cujos pesos gráficos variam entre 0,1mm e 0,6mm aproximadamente – vale destacar que esta variação leva em consideração o desenho a mão, que não é tão preciso quanto os desenho feitos em plataformas CAD.

Linhas de Representação

Linhas de Representação

Para um entendimento do uso de layers do Autocad e os diversos tipos de Linhas de Representação a ASBEA (Associação Brasileira dos Escritórios de Arquitetura) edita um Manual que auxilia na correta configuração dos arquivos ctb (arquivos de configuração de plotagem do Autocad). O manual pode ser baixado neste link.

Assim, cada elemento do desenho precisa estar corretamente desenhado no respectivo layer, de forma que na impressão/plotagem do arquivo o Peso Gráfico esteja atendendo ao que estabelece a Norma.

Os símbolos gráficos (norte, indicações de nível, cortes, fachadas, tamanhos de letras, etc) são todos padronizados e estabelecidos pela Norma 6492. Qualquer símbolo com características diferentes não estará atendendo a Norma.

Marcação dos Cortes gerais

Marcação dos Cortes gerais



Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.



Representação gráfica de Projeto Executivo – Portas de madeira

O projeto de Arquitetura tem que ser pensado na escala 1:1. No entanto, a produção dos desenhos com o objetivo de enviar à obra para a execução do projeto (Projeto Executivo) deve ser feito em escalas compatíveis com a correta representação dos diversos elementos.

Em geral, plantas, cortes e elevações são produzidas em escala 1:50 e detalhamentos nas escalas 1:25, 1:5 e mesmo 1:1. Implantação e Planta de situação, dependendo dos casos, em escalas 1:500, 1:750, 1:1000. Projetos de Prefeitura (“Projeto Legal”) possuem escalas de representação diferentes, de acordo com as Normas Municipais locais.

A norma que rege a maneira como os arquitetos devem representar os desenhos é a NBR 6492 – Representação de Projetos de Arquitetura (1994) e tem que ser utilizada.

O Projeto Executivo de qualquer edificação – seja uma pequena reforma ou um conjunto complexo de edificações – tem que obedecer – além das posturas dos Códigos de ObrasTODAS as Normas pertinentes – no Brasil existem cerca de 1000 normas envolvidas na elaboração de um projeto de edificação. É importante destacar que cada tema de projeto possui normas específicas a serem seguidas: restaurantes, hotéis, clínicas, etc.

Há, no entanto, questões comuns a todos os tipos de projeto. Um exemplo: você sabia que uma simples porta de madeira possui uma norma específica que trata dos elementos que a constituem, dimensões de folhas, resistência a impactos, nomenclaturas, representação gráfica, fabricação, etc. ?

A NBR 15930 (2011) – Portas de madeira para edificações é dividida em duas partes, totalizando cerca de 130 páginas somente sobre o assunto.

Exemplo de porta de madeira utilizada em sanitários residenciais

Exemplo de porta de madeira utilizada em sanitários residenciais – (HO) indica que a porta abre no sentido horário, por exemplo.

No exemplo acima, mostramos uma porta de madeira com marco de 16cm, detalhado especificamente para um sanitário residencial, já considerando as medidas de revestimentos. Observe que a espessura da alvenaria e o tipo de revestimento vai influenciar o tamanho do marco – ou seja, uma mesma porta de madeira (mesmo tamanho de folha de porta – neste exemplo, folha de 60cm), pode ter marcos com tamanhos diferenciados num mesmo projeto.

A fim de evitar isso, muitos profissionais e construtoras optam por utilizar portas de madeira com marcos reguláveis – também chamado de “Kit Porta-pronta”– este tipo de porta também está detalhada e especificada na norma.

Pensar o projeto no detalhe ajuda a evitar “problemas” na execução do projeto: alizares, por exemplo, tem que possuir dimensões compatíveis com as espaletas deixadas no vão osso da alvenaria. Imagine se numa obra de um edifício, com centenas de portas existentes no projeto executivo, são indicadas portas com alizares que não cabem na espaleta existente? Ou com o sentido de abrir da porta errado? Certamente um prejuízo muito grande.

Este simples exemplo – uma porta – nos ajuda a entender o grau de complexidade que envolve um projeto de arquitetura e o porquê de ser indispensável que um profissional esteja constantemente se atualizando com relação à normas e legislação.

Observação importante: estas informações são direcionadas a projetos acadêmicos – para projetos “da vida real” é indispensável a contratação de um Arquiteto para a verificação das necessidades de seu projeto e adequações a legislação de sua municipalidade.



Representação de projetos de arquitetura (NBR-6492)

Em nossa profissão, a correta representação dos projetos em desenhos 2D é de fundamental importância para todo o processo de concepção, detalhamento e execução. Uma simples linha tracejada – que representa algo que está em projeção – que apareça contínua no desenho, passa a representar algum elemento que esteja em vista ou mesmo cortado. Isso faz toda a diferença.

Para regulamentar a representação gráfica dos projetos de arquitetura existe a NBR 6492, de 1994, que fornece todos os parâmetros necessários não só ao desenho mas a correta compreensão dos elementos presentes em uma planta de Arquitetura. É uma norma que se aplica tanto ao desenho a mão quanto ao desenho a instrumentos – lembrando que na época de sua elaboração os desenhos em software CAD não era ainda amplamente adotado pelos escritórios e profissionais.

Embora cada escritório de arquitetura possua uma série de elementos padronizados próprios para a execução de seus desenhos – adaptando os elementos da norma a necessidades específicas – no âmbito dos projetos desenvolvidos durante o decorrer do curso de Arquitetura e Urbanismo é essencial que se siga a norma a risca.

É importante entender, por exemplo, que os símbolos gráficos presentes em um projeto não mudam de tamanho a medida que a escala do desenho é alterada. Por exemplo, o símbolo de corte aparece com o mesmo tamanho, seja o desenho na escala 1:50 ou na escala 1:125.

Com relação ao peso gráfico, embora a norma recomende algumas espessuras, ainda não há uma norma oficial determinando as diferentes espessuras para as diferentes escalas. Cada escritório cria o seu “ctb” (arquivo de configuração de plotagem de plantas do software Cad) com as penas mais adequadas. O mais comum é atribuirem as 7 cores principais as principais espessuras. O ASBEA há alguns anos criou uma nomenclatura de layers e espessuras, com uma sugestão de padronização dos layers.

A seguir, mostramos os principais itens presentes no Anexo da norma, que contemplam as simbologias de representação gráfica. Para um completo entendimento – e dimensões a serem adotadas para cada uma das simbologias – consultar a íntegra da norma.

A1 – Linhas de Representação

Exemplos de linhas de representação

Exemplos de linhas de representação

A2 – Tipos de Letras e Números

Exemplo de tipos de letras e números

Exemplo de tipos de letras e números

A3 – Escalas: escala gráfica

Exemplo de escala gráfica

Exemplo de escala gráfica

A4 – Norte

Norte

Norte

A5 – Indicação de chamadas

Exemplo de indicação de chamadas

Exemplo de indicação de chamadas

A6 – Indicação gráfica de acessos

Exemplo de indicação de acessos

Exemplo de indicação de acessos

A7 – Indicação do sentido de subida de escadas e rampas

Exemplo de indicação de subida em escadas

Exemplo de indicação de subida em escadas

A8 – Indicação de inclinação de telhados, caimentos, pisos

Exemplo de indicações de caimentos

Exemplo de indicações de caimentos

A9 – Cotas

Exemplo de indicação de cotas

Exemplo de indicação de cotas

A10 – Cotas de nível

Exemplos de cotas de nível

Exemplos de cotas de nível

A11 – Marcação de eixos

Exemplo de marcação de eixos

Exemplo de marcação de eixos

A12 – Marcação de cortes

Exemplo de marcação de cortes

Exemplo de marcação de cortes

A13 – Marcação de detalhes

Exemplo de marcação de detalhes

Exemplo de marcação de detalhes

A14 – Numeração e títulos dos desenhos

Exemplo de numeração e título de desenho

Exemplo de numeração e título de desenho

A15 – Indicação de fachadas e elevações

Exemplo de indicação de fachada

Exemplo de indicação de fachada
